AMD Zen6架构10年来大改：仅增5mm2就提升50%核心、缓存

AMD的锐龙处理器问世马上10年了，CCD架构终于迎来了大改的阶段，今年将推出2nm工艺的Zen6，这一次会上12核心的CCD计算核心。

AMD今年初的CES展会上正式宣布了Zen6架构，不过那是针对服务器/AI市场的EPYC产品线Venice处理器，这一代将会是专注高性能及吞吐量的设计，其线程密度提升了30%，性能及能效提升了70%之多。

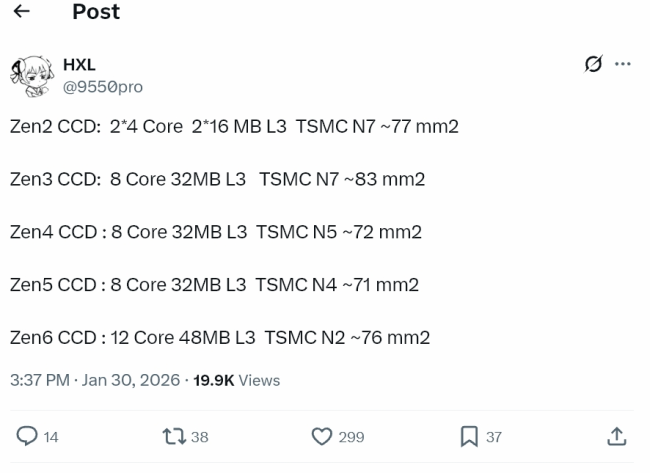

服务器版的Zen6这次最多256核，桌面版的Zen6代号Olympic Range，架构也会大改，网友HXL爆料称它的CCD核心会升级到8核架构，搭配48MB L3缓存，相比当前的Zen5提升50%之多。

更关键的是，在2nm工艺下核心面积只增加了5mmm2，从上代的71mm增加到Zen6的76mm2，面积效率非常高，毕竟工艺升级了差不多2代。

AMD的Zen架构问世近十年来，CCD规模这是第二次大改，也是规模提升最大的一次，主流桌面平台使用2CCD配置可以轻松做到24核、96MB L3缓存，再高端一点可以做到48核、192MB L3缓存。

如果是X3D系列，HXL提到Zen6 CCD还有完整的3D V-Cache缓存功能，每个CCD最多可以搭配144MB L3缓存，2CCD可以做到288MB L3缓存。

考虑到Intel今年底发布、明年上市的Nova Lake-S桌面版传闻也是多达288MB缓存，而且多达52个核心，AMD与Intel在发烧级游戏CPU上势必有一场大战。
